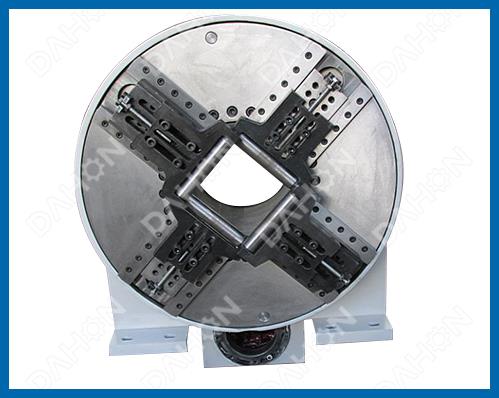

GT11M型数控管切管专用转台
GT11M型数控管切管专用转台
GT11M型数控管切管专用转台


   GT11M型数控管切管专用转台是我公司精心研制开发的系列产品,规格涵盖100、160、220、320等常用管材,卡盘为两两自定心设计,分别动作,可实现圆管、方管、矩形管、椭圆管等管材的自动定心夹持,同时可在数控的系统的控制下实下连续及不连续分度、固定角度分度、与激光头联合动作等功能。产品具有以下特点:

1,电机底置,尽量为配套厂家节省布局空间;

2,紧凑型设计,卡盘与分度机构合而为一,减小不必要的连接环节,在满足功能的前提下减小空间尺寸;

3,自带内部减速齿轮,不需要减速机,可为用户节约采购成本;

4,优化设计的同步机构,保证合范围内夹持力不变;独特的加工及热处理工艺,保证同步机构具有定心精度高、夹持力大、使用寿命长、可靠性高等特点;、

5,转动部分采用轻量化优化设计,在保证强度的前提下尽可能的减轻转动惯量,提高产品的响应速度;

6,全封闭式齿轮箱结构,油浸式润滑,齿轮经过磨削及修缘处理,分度精度高,转动噪音小;

7、具有体外可调式齿轮消隙机构,用户在使用一段时间后,可以在不拆机体的情况下消除齿轮磨损背隙;

8,夹紧汽缸采用自动保压设计,在工作时无需持续供气,可实现长时间可靠夹紧;

9,独创的配汽设计环设计,配汽环轴向尺寸小,供汽时自动密封,转动时密封件与转动部分自动分离,由于转台转动时密封件不与转动部分接触,故对转台的摩擦力矩极小,且寿命非常长。

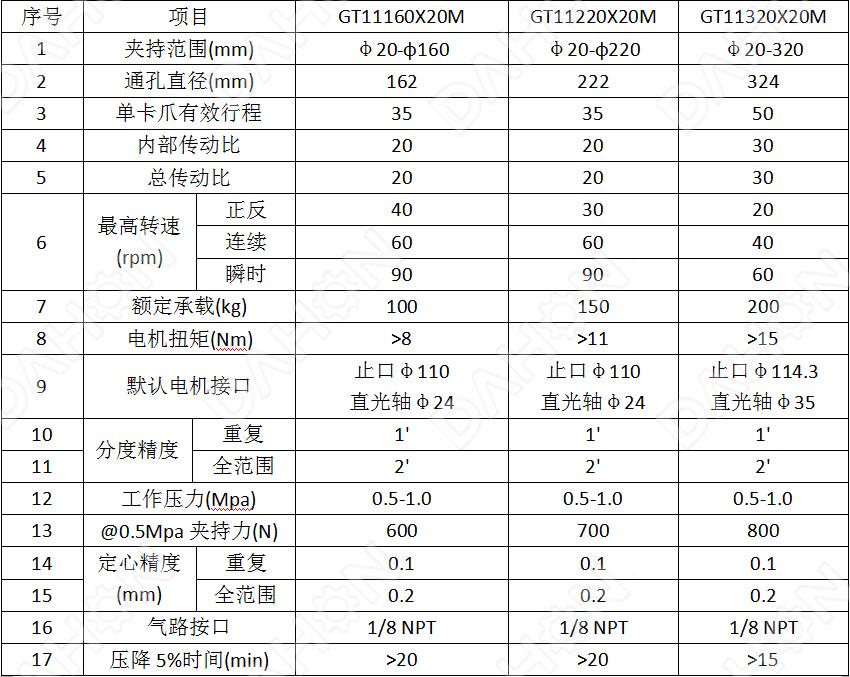

GT11M系列产品的主要规格及参数如下:

注一:

1、电机扭矩是按0.1s响应时间选取,如有特殊要求请咨询本公司;

2、夹持力为设备在最高负载下的数值;

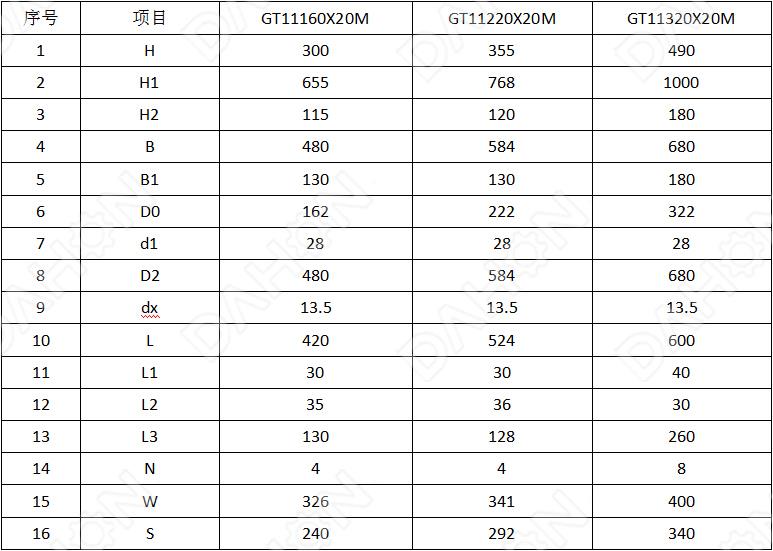

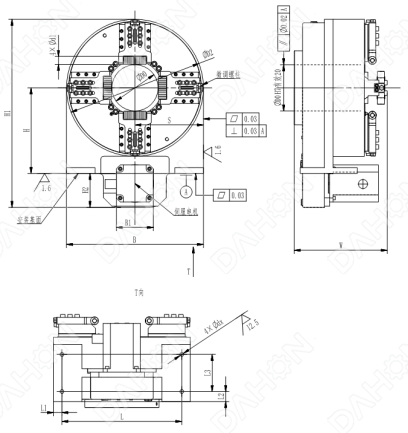

尺寸参数:
