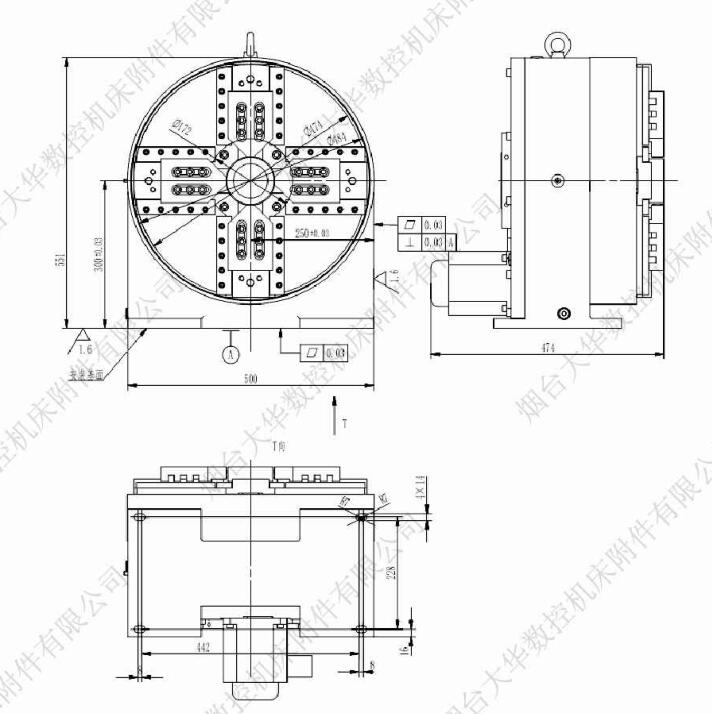

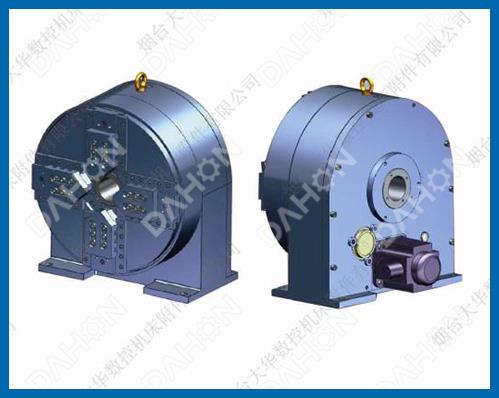

GT12360X20M型四爪双动切管卡盘
GT12360X20M型四爪双动切管卡盘
GT12360X20M型四爪双动切管卡盘

此产品为后置激光管切割转台,通配160、220及320型前置大通孔转台,此转台除具备GT11部分优点外,还具有以下特点:

1、体积与台面直径小,转动部分转台惯量小;

2、采用加大气缸设计,具有夹持力大,可靠性高等特点;

3、特殊轴承布置,回转精度高,承载能力强,支承刚性良好;

4、电机采用后置布置;

5、主轴有70直径的通孔,可以后接通风或吸尘装置;

6、可选配加长,加宽,加厚卡爪配置,以满足不同用户的需要;

主要参数:

1、夹持范围直径φ20-φ320(换卡爪),卡爪有效形成35;

2、内部总传动比i=20;

3、转台总转动惯量(不计电机)1.94kg.m2

4、回转精度:分度精度2′,重复精度1′;

5、卡爪每相对2个为一组,分别实现自定心,定心精度0.1mm,重复定心精度

0.05mm;

6、允许最高转速:连续60r/min,瞬时90r/min;

7、额定承载150kg,最大允许工件转动惯性2kg.m2(以0.1秒响应时间计算);

8、默认电机接口:止口φ 110,电机轴φ24(光轴不带凸台),紧固螺钉4xM8,分布圆φ145;

9、电机选配参数:功率大于1.8kW,额定扭矩大于11N.m;

10、额定工作压力0.3-1.0Mpa,最大承重220kg。
