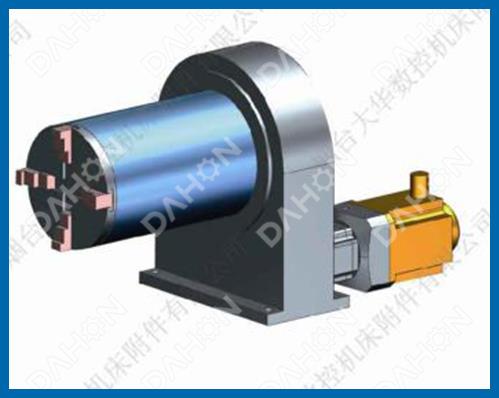

GT12220X20T通过型卡盘
GT12220X20T通过型卡盘
GT12220X20T通过型卡盘

此卡盘为加长型设计,专为GT11220X20M配套;卡盘最大外径小于220的通孔直径,故面能在夹管的同时通过220型前置管切割转台的通孔,可以极大的减少尾料的浪费。

主要参数:

1、夹持范围直径φ20-φ220(需要换卡爪),卡爪有效行程20;

2、总传动比i=20;

3、转台总传动惯量(不计电机)1.3kg.m2

4、回转精度:分度精度2′,重复精度1′;

5、卡爪每相对2个为1组分别实现自定心,定心精度0.1mm,重复定心精度0.05mm;

6、允许最高转速:连续160r/min,瞬时240r/min;

7、额定承载100kg,最大允许工件转动惯量2kg.m2(以0.1秒响应时间计算);

8、电机选配参数:功率大于1.3kW,额定扭矩大于5N.m;

9、额定工作压力0.3-1.0Mpa,最大承重120kg;

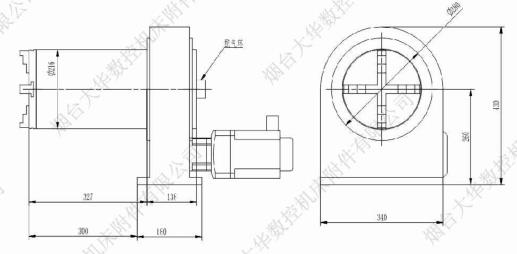

外形尺寸图:
