数控转台几个关键构件的介绍

编辑:烟台大华数控机床附件有限公司时间:2020-02-27

       数控转台是一类关键的机床配件,它的运用为数控车床提供了旋转座标,根据第四轴、第五轴驱动器旋转工作台进行等分、不等分或持续的旋转生产加工,使生产加工繁杂曲面变为可能,扩大了数控车床的生产加工范畴。下边为大伙儿详细介绍几个数控转台的关键构件。

       1、分度定位等分旋转工作台通常选用端齿盘分度定位,随意分度旋转工作台通常选用高精密涡杆蜗轮分度定位。

       2、驱动器,液压旋转工作台选用液压驱动器齿轮齿条或液压马达,根据齿轮齿条驱动齿轮或液压马达驱动齿轮的方法进行驱动力提供,而电动式旋转工作台则选用伺服电机提供驱动力。

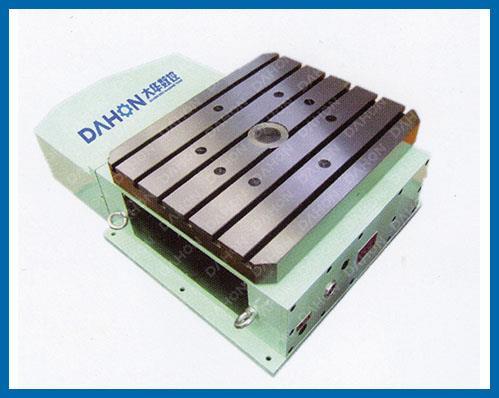

数控转台

       3、传动系统有齿轮齿条传动齿轮、涡杆蜗轮传动系统几种方法,电动式旋转工作台通常是根据一对齿轮将电机驱动力传递到涡杆,推动旋转工作台进行分度,液压旋转工作台,选用液压马达驱动器的传动系统构造,类似电动式旋转工作台,选用齿轮齿条的,由活塞驱动器的齿轮齿条推动与之啮合的与台面相对固定齿轮进行分度。

       4、刹紧机构等分旋转工作台的刹紧通常选用液压,给互相啮合的齿盘施加一定的压力,使端齿盘可靠啮合定位。

       从性能角度看来,承载力强、转速比高、分度精度高是未来数控转台的发展趋势,新型材料的运用和技术革新将带领数控转台行业踏入新的台阶。

       上述就是关于数控转台的几个关键构件的內容详细介绍,您是不是掌握了呢?上述內容仅作参考。
