数控转台可以选用哪些轴承

编辑:烟台大华数控机床附件有限公司时间:2020-02-27

       数控转台不但能够进行圆周进给运动,并且能够进行分度运动。分度表的作用单单是更改产品工件的部位和表层,并配合全自动换刀设备,使产品工件能够1次安裝进行多个方面的各类工艺流程,进而进一步提高了工作效能。数控转台的外观设计与分度盘的样子区别并不大,但结构类型具备一连串的特性。

       小编觉得数控转台由于能进行进给运动,结构类型与数控车床进给传动组织有很多相同之处。不同点在于驱动组织进行线形进给运动,而数控转台进行圆形进给运动。

       旋转工作台广泛运用于各类cnc铣床,镗床,数控立车,立铣床等数控车床上。除开要求回转台能非常好地承担产品工件的净重外,还需要确保在荷载作用下的回转精密度。转台轴承做为旋转工作台的关键部件,在旋转工作台运作中不但具备高承载力,并且具备高转向精密度、高抗倾覆能力和高速旋转能力。

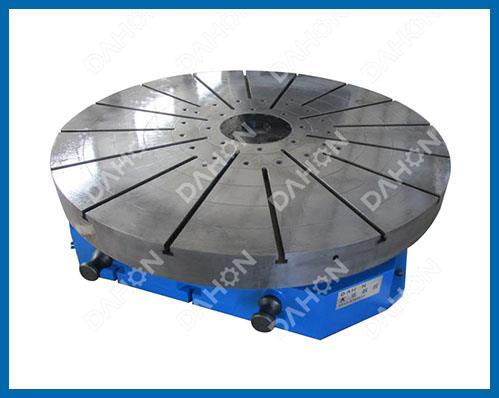

数控转台

       在旋转工作台的设计构思中哪些滚动轴承运用的覆盖面广?

       一、推力球轴承和圆柱滚子轴承;

       推力球轴承能承担一定的轴向力,因此滚动轴承适用于承担产品工件的净重。

       圆柱滚子轴承适用于轴向定位和滚动轴承外轴向力。这类设计构思运用广泛,成本费相对性较低。由于推力球是点接触滚动轴承,其轴向承载力相对性比较有限,适用于中小型数控车床旋转工作台。除此之外,推力球的润滑也较为艰难;

       二、静压滚动轴承和精密圆柱滚子轴承;

       静压滚动轴承是借助外界压力油供应,在滚动轴承内创建静压滚动轴承油膜,进行液體润滑的一类滑动轴承。静压滚动轴承自始至终在液體润滑下工作,从起动到终止,无损坏,使用期长,起动输出功率低。除此之外,该滚动轴承具备转动精度高、油膜刚度高、能抑止油膜震荡等优势。

       精密圆柱滚子轴承具备优良的轴向承载力,由于选用精密轴承,也可以非常好地确保旋转工作台的回转精密度。这类类型的转盘能够承担高的轴向力。某些产品工件重约两百吨重,转盘直徑超出十米。但这类设计构思也是有某些缺点与不足,由于静压滚动轴承必须有专业的供油系统来供应压力油,检修非常复杂,并且成本费较为高;

       三、交叉滚子轴承;

       交叉滚子轴承在转盘上的运用也较为广泛。交叉滚子轴承的特性是有2个滚道和两排交叉式排序的滚子。与传统式的推力轴承与轴向向心轴承组合对比,十字滚子轴承结构紧凑,规格紧凑,简单化了操作台的设计构思,减少了旋转工作台的成本费。
